【導讀】夜間駕駛時，您可能很少會想到汽車的前大燈和尾燈，而我對這些照明系統中的很多設計元素卻非常著迷。鑒于燈光設計中涉及的眾多學科，最終產品的開發過程也便自然而然地會有很多的設計選擇。今天，我想談談其中的LED燈。
● 車身造型師設計出令人贊嘆的前大燈和尾燈輪廓和外形，激發消費者的購買欲望
● 政府監管機構關注光束的形狀和亮度
● 系統架構師決定光源和功能
● 光學工程師開發了反光碗和玻璃特性
● 機械工程師選擇材料并設計光源的物理結構
● 電氣工程師設計電路為光源供電并與車載電子設備通訊。
鑒于燈光設計中涉及的眾多學科，最終產品的開發過程也便自然而然地會有很多的設計選擇。今天，我想談談其中的LED燈。
LED燈
和家用照明一樣，汽車的外部照明之前也多采用白熾燈。隨著發光二極管（LED）燈在家庭中的使用日益普遍，它在汽車市場也逐漸受到追捧。LED汽車尾燈和剎車燈便是一個例證。設計人員經常使用一組共享的LED串作為這兩種車燈的光源。當駕駛員剎車時，剎車燈變亮，而尾燈則變暗。這一功能是設計人員通過驅動LED光源的電子設備中的調光功能實現的。
圖1所示為驅動LED前大燈和尾燈的電子元件的框圖。

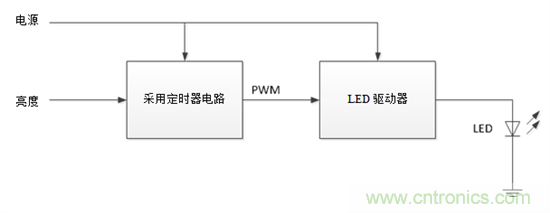

圖1：驅動汽車照明LED的典型架構的框圖。
汽車LED前大燈和尾燈系統調光中的一些關鍵考慮因素包括：
● 帶PWM的LED驅動器：如圖1所示，LED驅動器，即向LED提供電流的電子電路，從定時器電路接收脈寬調制（PWM）信號。該PWM信號的占空比控制由LED驅動器驅動的平均電流，而平均電流又控制LED光源的亮度。因此，當駕駛員剎車時，來自LED的光變亮，而僅提示周圍車輛和行人時，則光被調暗。電子設計工程師通常使用TI的555定時器集成電路（IC）生成PWM信號，該定時器集成電路（IC）廣泛用于汽車、工業和其它很多行業。
● 占空比精度：基于555定時器的PWM信號的缺點是占空比的精度不足。影響占空比的555定時器IC參數在不同的IC上會各不相同；這意味著即使設計中的每個組件值都相同，一個555 IC定時器產生的占空比與另一個555 IC產生的占空比也可能會不同。而在汽車中，這就意味著左右兩側的尾燈亮度可能不同。解決這個問題的方法之一，是用以晶體為時鐘源的微控制器代替555 IC，從而生成精確的占空比PWM信號。但是，這個解決方案需要使用更多的昂貴部件和更復雜的軟件編程。另一種方法是在制造過程中校準尾燈的亮度。但是，這種方法要求電子設備支持校準，因而所需的生產時間更長，也會提高整體的產品成本。
● 反饋：第三種可能性是使用反饋。圖2描述了這一方法。原理很簡單：將PWM占空比與精確參考值進行比較，然后相應地調整定時器的電路輸出。這種方法操作簡單而且成本效益較高。

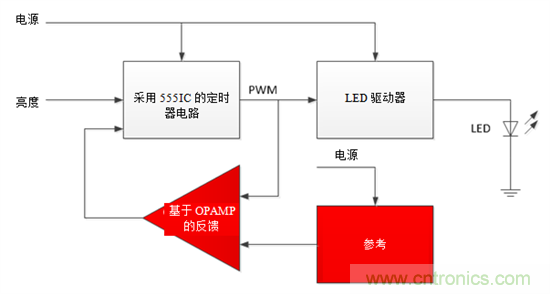

圖2：框圖中添加了反饋，用于提高TI 555定時器電路生成的PWM信號的精度。
我相信您會一定會問：這種方法有效嗎？答案是肯定的！汽車照明的精密PWM調光LED驅動器參考設計中包含有相關的設計細節和測試結果。
希望我為汽車照明設計師又提供了一個有用的技巧。我相信，采用反饋來改善占空比精度的這個方法比其它方法更加簡單，成本優勢也更高?，F在，嘗試一下吧，不要忘了給我提供反饋！
其他信息
● 查看我們的概述頁面。
● 通過這些博文了解有關LED的更多信息：照亮前方的路：汽車前照明中的LED和LED亮度調節：高頻PWM調光
