中心議題：
- 電氣特性
- 如何設計保護電路
- 不同的保護等級
解決方案：
- 設計過壓保護電路
- 良好的保護器件
如今大多數電子設備都有USB連接器，它們通過USB實現數據交換或?qū)Ρ銛y設備的電池充電。雖然USB這種通信協議已經相當普及，但當目標應用需要通過USB連接為設備供電時，必須注意一些安全防范措施。
1. 電氣特性和防護措施
通過USB連接的下游系統可以由多種類型的主機來供電。
在連接個人計算機(PC)等標準USB源設備時，連接器上將包含Vbus電源端子和數據端子(D+和D-)。Vbus電壓值由USB規范明 確定義：額定電壓為5V，最高可達5.25V。事實上，較長的線纜會因串連電感產生振鈴現象。這個最大振鈴紋波電壓取決于移動設備的輸入電容和寄生電感。 售后非原配件往往具有較低的性能，電纜也會有較高的寄生參數，這些因素對連接的外設可能造成潛在危害。
通常Vbus引腳連接至收發器的電源輸入引腳(有時會通過最大額定電壓為6V的低壓降穩壓器進行連接)，在Vbus電源用于對鋰離子電池充電時(大多數情況下最大額定電壓為7V或10V)也可以連接至充電器的輸入引腳。
但用戶也可以連接外設為內置鋰離子電池充電(如圖1的墻適配器部分)，然后使用市場上出售的墻適配器。在這個案例中，僅有Vbus引腳和GND被連接，而D+和D-被短路。
圖1：通過外設為內置電池充電。
根據這種適配器的質量和復雜程度，其輸出電壓可能發生遠遠超過制造目前小型便攜式產品所需敏感電子元件最大額定值的輸出瞬態現象。
對一些交流-直流電源的基準測試顯示出不良的線路穩壓性能，而在存在光耦反饋(開關充電器)損耗的情況下更糟糕，輸出電壓可能升高至20V。 通過在設備前面設計過壓保護(OVP)器件，浪涌效應和主機不盡責現象可以被消除。
2. 如何設計
USB電流能力在正常模式下是100mA(未配置模式)，而在配置模式下可達500mA。為了節省功率，在沒有數據流量時USB將進入暫停 模式。當器件處在暫停模式，而且又是總線供電的話，器件將不能從總線抽取超過500μA的電流。
一個主機能夠發出恢復指令或遠程喚醒指令來激活另一個待機 狀態的主機。上述要點表明OVP電路需要滿足不同指標要求，如電流能力、散熱、欠壓和過壓保護及靜態電流消耗。
當處在暫停模式時，與Vbus線路串連的OVP器件將呈現最低的電流消耗，并由收發器啟動序列喚醒過程(圖2)。
圖2：USB器件暫停模式下的電流消耗。[page]
OVP內核(圖2)采用的是PMOS驅動器，因此電流消耗極低。為了通過PMOS旁路元件消除任何類型的寄生耦合電壓，必須在盡可能靠近OVP器件的地方安排一些小型輸入和輸出電容(圖3)。

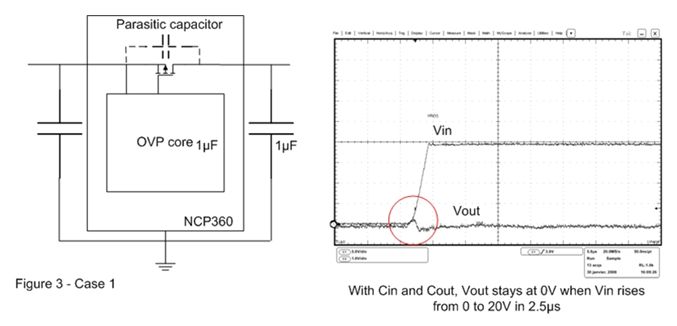

圖3：利用輸出電容來消除瞬態過沖。
在圖3的案例2中，輸出電容已被移除。這樣，當OVP器件輸入端出現快速輸入瞬態現象時，旁路元件將保持開路。這時可以在輸出端觀察到過 沖，這個過沖可能會損壞連接至OVP輸出端的電子元器件。為了解決這個問題，必須在輸出引腳上連接一個輸出電容，并盡量靠近OVP器件擺放。
由于源極和漏極之間存在PMOS寄生電容，在輸入脈沖期間正電壓電平將被傳遞，從而在PMOS驅動器喚醒期間維持一個比門電位更低的電壓(電容填充)。1個1μF的陶瓷電容足以解決這個問題。見圖3中的案例1。
另一個要點是過壓閥值的定義。過壓鎖定(OVLO)和欠壓鎖定(UVLO)閥值由發生欠壓或過壓事件時切斷旁路元件的內部電容所確定。 OVLO電平必須高于Vbus最大工作輸出電壓(5.25V)加上比較器的滯后電壓。同樣，UVLO參數的最大值必須低于系統中第一個元件的最大額定電壓。
通常OVLO的中心位于5.675V，能夠有效保護下游系統，使其承受6V的電壓，而Vusb紋波電壓可達5.25V。此前的文章(參考資料1)中提 供了更詳細的資料，也提供了與墻適配器電源兼容的OVLO和UVLO參數值。
在設計OVP部分時，鑒于驅動關鍵電流的內部MOSFET的原因，不應忽視散熱問題。大家已經明白為什么建議這類保護使用PMOS(低電流 消耗)，而且由于PFet比NFet擁有更高的導通阻抗(Rdson)，必須優化熱傳遞，以避免熱能損壞。根據應用所需的功率，建議采用具有裸露焊盤的封 裝(如NCP360 μDFN)。器件數據手冊中提供了RθJA圖表，也可以聯系安森美半導體銷售代表了解進一步信息。
如今大多數電子設備都有USB連接器，它們通過USB實 現數據交換和/或?qū)Ρ銛y設備的電池充電。雖然USB這種通信協議已經相當普及，但當目標應用需要通過USB連接為設備供電時，必須注意一些安全防范措施。
3. 幾種不同的保護等級
正如“電氣特性和防護措施”小節所述那樣，浪涌電流是造成器件電氣損壞的根源之一，需要采用OVP器件來克服這一問題。為了避免任何類型的浪涌行為，OVP器件中通常都包含了軟啟動順序。這個特殊順序貫穿于PFet門的逐漸上升過程中，見圖4。[page]

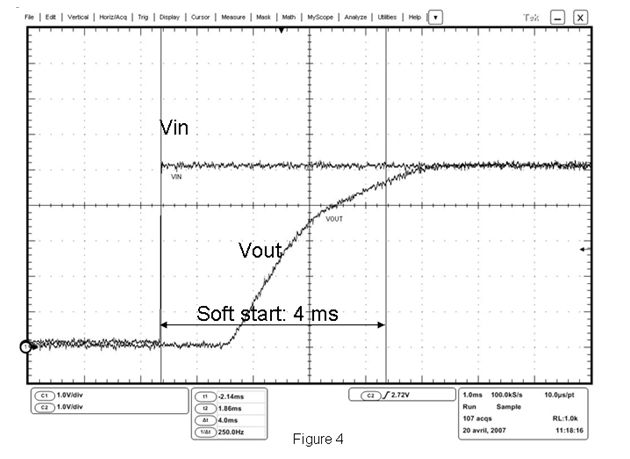

圖 4：克服浪涌的OVP器件的軟啟動過程。
即便出現Vusb或墻適配器快速輸出上升(熱插)，在器件的Vout端也觀察不到電壓尖峰，這得益于4ms的軟啟動控制。這種保護的最關鍵特性是能以最快速度檢測到任何過壓情況，然后將內部FET開路。
OVP器件的關閉時間從突破OVLO閥值開始算到Vout引腳下降為止。NCP360盡管消耗電流極低，但具有極快的關閉時間。典型值700ns/最大值1.5μs的關閉時間使得該器件成為當今市場上一流的器件，如圖5所示。
圖5：NCP360具有極快的關閉時間。
為了提供更高的保護等級，這些器件中可以加入過流保護(OCP)特性。通過提供這種額外的功能模塊，充電電流或設備的負載電流不會超過內部編程好的限定值。為了符合USB規范，而瞬態電流又可能高達550mA，因此電流極限必須高于這個值。這個功能集成在更先進的型號NCP361之中。這兩 款產品都提供熱保護功能。
